راهنمای کامل برای کوییک معمولی، کوییک R و کوییک اتومات
⚡ مقدمه: چرا سیستم برق کوییک مستعد مشکل است؟

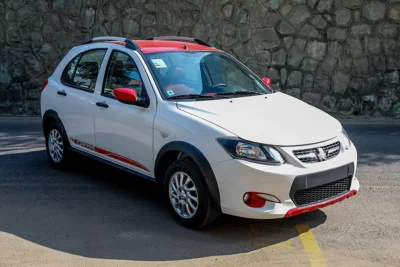

خودرو کوییک یکی از محبوبترین محصولات شرکت سایپا در سالهای اخیر بوده، اما کاربران زیادی از مشکلات برقی در آن گلایه دارن. سیستم برق این خودرو شامل اجزای حساسی مثل ECU، فیوزباکس، رلهها، سنسورها و دستهسیمهایی با طراحی اقتصادی است.
📌 اگر باتری زود خالی میشه، خودرو دیر استارت میزنه، چراغها چشمک میزنن یا پشتآمپر ریست میشه، به احتمال زیاد سیستم برق دچار اختلاله.
⚠️ بخش اول: ۱۰ مشکل رایج در سیستم برق کوییک + راهکارهای فنی
1. 🔋 باتری زود خالی میشود (برقدزدی)
علت احتمالی:
- فعال ماندن سیستم صوتی یا چراغهای داخلی
- اتصال کوتاه در سیمکشی یا اتصالی پشت آمپر
- خرابی رله یا سیم منفی بدنه
نشانهها:
- صبحها خودرو استارت نمیزند
- باتری نو هم سریع خالی میشود
- نیاز به باطری به باطری کردن پیدرپی
راهکار:
- با آمپرمتر میزان مصرف در حالت خاموش را چک کن (نباید بیشتر از 0.05A باشد)
- فیوز به فیوز قطع کن و بررسی کن کدام بخش برق میکشه
- بررسی کامل سیم زمین و جرمگیری محل اتصال
2. 🧊 روشن نشدن خودرو در هوای سرد
علت احتمالی:
- ضعف باتری یا افت ولتاژ
- خرابی سنسور دمای آب یا سنسور میلسوپاپ
- کندی گردش استارت به علت ضعف اتصالات برق
نشانهها:
- استارت میزنی ولی روشن نمیشه
- پس از گرم شدن هوا، خودرو راحتتر روشن میشه
راهکار:
- بررسی ولتاژ باتری (زیر ۱۲.۳ ولت یعنی ضعیفه)
- دیاگ برای بررسی کد خطا سنسور CTS یا میلسوپاپ
- استفاده از باتری با آمپراژ بالاتر (مثلاً ۵۰Ah به بالا)
3. 💡 چراغهای جلو و داشبورد ضعیف و چشمکزن
علت احتمالی:
- دینام ولتاژ ناپایدار میده
- اتصالی در سیمکشی داخلی
- سیم منفی ضعیف یا شل شده
راهکار:
- تست دینام: ولتاژ باید بین ۱۳.۸ تا ۱۴.۵ ولت باشه
- بررسی فیوز چراغها و تعویض لامپها
- اتصال بدنهها رو باز کن، سمباده بزن و دوباره محکم کن
4. 🔌 خاموش شدن ناگهانی سیستم صوتی یا ECU
علت احتمالی:
- قطع لحظهای تغذیه برق پشت سوئیچ
- اتصالی در سیمکشی برق داخل کابین
- وجود رطوبت یا نوسان در BSI (جعبه فیوز داخلی)
راهکار:
- دیاگ با تست لحظهای ولتاژ برق پشت سوئیچ
- باز کردن جعبه فیوز و بررسی نشتی، جرم یا سولفاته شدن
- بررسی سیم نمره پایین یا اتصالهای غیر استاندارد
5. ⚙️ ولتاژ ناپایدار دینام
علت احتمالی:
- خرابی دیود دینام یا زغال آن
- شل بودن تسمه دینام
- سنسور بار دینام دچار خطا شده
راهکار:
- تعویض تسمه در صورت لیز خوردن
- تست ولتاژ هنگام کارکردن کولر و چراغها
- بررسی خروجی دینام با دستگاه دیاگ و تعویض در صورت افت عملکرد
⚠️ پارت دوم: خطاهای داخلی سیستم برق کوییک + روش عیبیابی و رفع
ویژه کاربران کوییک معمولی، R و اتومات
6. 🧯 خطای پشتآمپر (روشن ماندن چراغ چک، باتری یا روغن بدون دلیل)
علت احتمالی:
- خطای نرمافزاری در ECU
- اتصالی یا قطعی موقت بین پشتآمپر و فیوز مربوطه
- خرابی برد داخلی نمایشگر دیجیتال
نشانهها:
- چراغ چک بعد از روشن شدن خاموش نمیشود
- چراغ روغن با وجود سطح مناسب روشن میماند
- چراغ باتری حتی با باتری سالم هم خاموش نمیشود
راهکار:
- دیاگ و بررسی کدهای خطا → ریست ECU در صورت خطای موقتی
- بازبینی سوکتهای پشتآمپر و جرمزدایی
- بررسی ولتاژ سنسورهای ارسالکننده اطلاعات (فشار روغن، ولتاژ باتری)
7. 💻 قطع شدن پشتآمپر یا کار نکردن نمایشگر دیجیتال
علت احتمالی:
- شل شدن فیش برق پشت آمپر
- خرابی مسیر تغذیه برق داخلی (BSI یا دستهسیم)
- رطوبت در اتصالات ECU و فیوز مرکزی
راهکار:
- باز کردن پشت آمپر با احتیاط و بررسی فیشهای برق
- بررسی فیوز تغذیه آمپر داخل جعبه فیوز
- اگر کوییک مدل R یا اتوماته، حتماً از دیاگ برای بررسی پورت K-Line و CAN BUS استفاده کن
8. 🧨 صدای تقتق یا جرقه از داخل فیوزباکس یا اطراف ECU
علت احتمالی:
- فیوز لق یا نیمسوز
- رله معیوب یا در حال سوختن
- کابل برق فاقد عایق کافی و اتصال بدنه کرده
راهکار:
- خاموش کردن فوری خودرو
- بررسی دقیق داخل فیوزباکس برای وجود سوختگی، بوی سیم و داغی غیرعادی
- تعویض رلهها در صورت جرقه زدن، ترجیحاً با نمونه اصلی
- اگر صدا از ECU میاد، حتماً بازبینی تخصصی در نمایندگی انجام بشه
9. 🔄 ریست شدن ساعت، پخش یا خاموشی لحظهای هنگام استارت
علت احتمالی:
- ضعف باتری یا اتصال منفی بدنه
- مشکل در برق پشت سوئیچ یا رله Main
- وجود مصرفکننده زیاد در لحظه استارت (مثل کولر، چراغها)
راهکار:
- تست باتری زیر بار (با دستگاه تست ولتاژ تحت Load)
- سفتکردن کابل منفی بدنه روی شاسی و موتور
- خاموش کردن کلیه لوازم الکتریکی هنگام استارت
10. 📉 نوسان دور موتور، قطعشدن گاز یا تأخیر در واکنش پدال
علت احتمالی:
- اتصال ضعیف سیم دریچه گاز برقی
- خرابی سنسور TPS یا پدال گاز
- اشکال در ECU یا افت ولتاژ لحظهای
راهکار:
- دیاگ با تست وضعیت TPS و پدال
- بررسی مقاومت سیمهای اتصال و تمیزکاری سوکتها
- تست دینام و ولتاژ لحظهای با روشنکردن همه ادوات الکتریکی
💡 نکته مهم برای کوییک اتومات:
در مدلهای گیربکس CVT، هرگونه نوسان برقی ممکنه باعث تداخل در TCU (واحد کنترل گیربکس) بشه. قطع لحظهای برق ECU ممکنه گیربکس رو وارد حالت “Safe Mode” یا “Fail-Safe” کنه.
🔧 برای این مدلها، بههیچوجه بدون دیاگ پیشرفته و تخصصی اقدامی نکن!
🧪 پارت سوم: روشهای عملی تشخیص و رفع ایرادات سیستم برق کوییک
+ مقایسه مشکلات برقی در کوییک معمولی، R و اتومات
🧰 چطور برقدزدی کوییک را تشخیص دهیم؟
(آموزش گامبهگام با مولتیمتر)
ابزار موردنیاز:
✅ مولتیمتر دیجیتال
✅ آچار ۱۰
✅ کمی حوصله!
مراحل تشخیص:
- موتور خودرو را خاموش کن و همه درها و چراغها را ببند.
- مولتیمتر را روی حالت آمپر DC قرار بده.
- کابل مثبت مولتیمتر را به ترمینال + باتری، و کابل منفی را به سیم + باتری وصل کن.
- ترمینال مثبت باتری را جدا کن تا آمپرمتر بین باتری و خودرو قرار گیرد.
- مقدار جریان مصرفی در حالت خاموش را بخوان:
| مقدار آمپر | نتیجه |
|---|---|
| کمتر از 0.05A | نرمال |
| بین 0.05 تا 0.15A | مشکوک |
| بالای 0.15A | برقدزدی قطعی! |
- حالا فیوز به فیوز، یکییکی خارج کن و ببین جریان کِی کم میشه. هرجا جریان افت کرد، اون مدار مشکلداره.
🔧 تمیزکاری و جرمزدایی اتصالات برق و اتصال بدنهها
اتصالات شل، زنگزده یا چربشده، دشمن برق خودرو هستن! چون باعث مقاومت الکتریکی، جرقه، نوسان ولتاژ و حتی آتشسوزی میشن.
نقاط حساس کوییک که باید تمیز بشن:
- اتصال منفی باتری به بدنه
- سیم اتصال منفی موتور به شاسی
- فیشهای فیوزباکس داخلی و زیر کاپوت
- سوکت ECU و سنسورهای حیاتی (اکسیژن، دریچه گاز، دور موتور)
🔧 با سمباده نرم، فرچه فلزی و اسپری خشککن (Contact Cleaner) تمیزکاری انجام بده.
بعد از اتصال، از گریس ضد زنگ مخصوص برق استفاده کن.
🔌 بررسی و نگهداری دستهسیم کوییک
دستهسیم کوییک نسبت به پراید یا تیبا، شلوغتر و پیچیدهتره:
- وجود کنترل یونیتها مثل BSI و TCU
- عبور کابلها از نزدیک اگزوز یا گیربکس
- استفاده از سیمهای نازکتر با عایق اقتصادی
نکات مهم:
- از فشار آوردن به سیمکشی در حین تعمیر اجتناب کن
- دستهسیم ECU و موتور را با محافظ حرارتی بپوشون
- در صورت مشاهده سیم لخت، سریع با چسب برق، حرارتدهنده یا وارنیش بپوشون
مطالب مرتبط:
📊 جدول مقایسه ایرادات برقی در مدلهای مختلف کوییک
| مدل | ایرادات رایج برقی | حساسترین قطعه | سطح آسیبپذیری |
|---|---|---|---|
| کوییک معمولی | برقدزدی، باتری ضعیف، رله معیوب | فیوزهای چراغ جلو | متوسط |
| کوییک R | خطا در نمایشگر دیجیتال، نوسان پشتآمپر | BSI داخلی | زیاد |
| کوییک اتومات | نوسان ECU، ریست پیاپی، اختلال در گیربکس | TCU و سیمکشی گیربکس | بالا |
❓ سوالات پرتکرار کاربران درباره برق کوییک
۱. چرا باتری کوییک زود خالی میشود حتی اگر نو باشد؟
بهخاطر برقدزدی از مدارهای داخلی مثل ضبط، سنسورهای خواب، رله معیوب یا اتصالی در سیمکشی.
راهکار: تست جریان در حالت خاموش با مولتیمتر و بررسی فیوز به فیوز.
۲. چرا پشتآمپر ریست میشود یا ساعت و پخش پاک میشوند؟
ضعف باتری، اتصالی در برق پشت سوئیچ یا نوسان دینام میتواند باعث شود در زمان استارت همهچیز ریست شود.
راهکار: تست ولتاژ تحت Load و بررسی فیش پشت آمپر.
۳. چطور بفهمم دینام سالم است یا نه؟
با مولتیمتر ولتاژ دینام را در حالت روشن تست کنید. اگر کمتر از ۱۳.۸ یا بالاتر از ۱۴.۵ ولت باشد، دینام دچار مشکل است.
۴. رایجترین نقطه برقدزدی در کوییک کجاست؟
فیوز سیستم صوتی، چراغ سقف، BSI کابین و سیمهای منفی بدنه شل یا زنگزده، شایعترین محلها هستند.
۵. آیا نوسان برق میتواند به ECU یا گیربکس آسیب بزند؟
بله. نوسان شدید یا قطع لحظهای برق باعث اختلال جدی در ECU و TCU (در مدلهای اتومات) میشود.
